[OPENCV] 7. Line Detection

정말 좋은 티스토리이다...

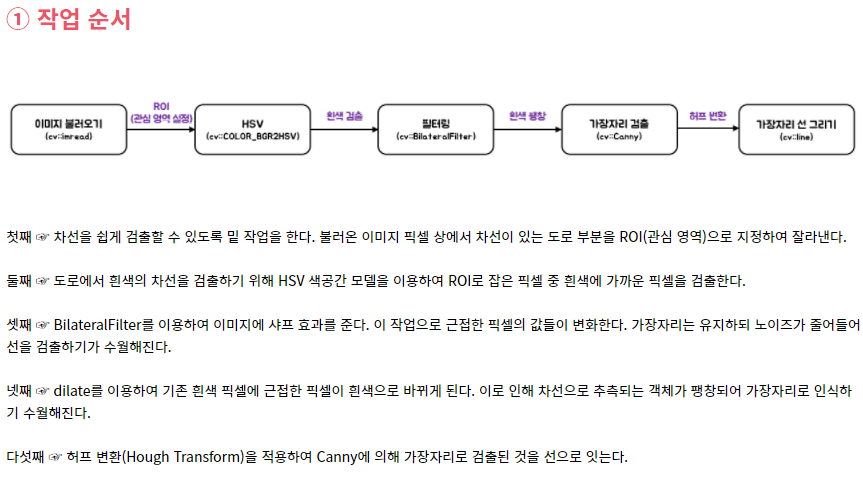

main.cpp

#include <opencv2/highgui.hpp>
#include <opencv2/imgproc.hpp>
#include <iostream>

int main(){
	cv::Mat src;
    // road2.jpg - width : 960, height : 720
    src = cv::imread("road2.jpg", cv::IMREAD_COLOR);
    cv::resize(src, src, cv::Size(src.cols/2, src.rows/2));
    if(src.empty()){
    	std::cout<<"Can't Open Image"<<std::endl;
    	return -1;
    }

    cv::Mat ROI, HSV;
    ROI = src(cv::Rect(0,200,480,160));

    cv::cvtColor(ROI,HSV,cv::COLOR_BGR2HSV);
    cv::Scalar lower_white = cv::Scalar(0,0,200);
    cv::Scalar upper_white = cv::Scalar(180,255,255);
    cv::inRange(HSV, lower_white, upper_white, HSV);

    cv::Mat filter, dilate, canny;
    cv::bilateralFilter(HSV, filter, 5, 100, 100);
    cv::dilate(HSV, dilate, cv::Mat());
    cv::Canny(dilate, canny, 150, 270);

    cv::Mat lineResult;
    cv::cvtColor(canny, lineResult, cv::COLOR_GRAY2BGR);

    std::vector<cv::Vec4i> lines;
    cv::HoughLinesP(canny, lines, 1, CV_PI/180, 50, 50, 10);
    for(size_t i = 0; i < lines.size(); i++){
        cv::Vec4i l = lines[i];
        cv::line(lineResult, cv::Point(l[0], l[1]), cv::Point(l[2], l[3]), cv::Scalar(0,0,255), 2, cv::LINE_AA);
    }

    cv::imshow("HSV", HSV);
    cv::imshow("dilate", dilate);
    cv::imshow("canny", canny);
    cv::imshow("Line Detection", lineResult);
    cv::waitKey(0);
    return 0;
}

침식, 팽창

#include "opencv2/imgproc.hpp"
#include "opencv2/imgcodecs.hpp"
#include "opencv2/highgui.hpp"
#include <iostream>

int main(){
    cv::Mat src;

    src = cv::imread("road2.jpg", cv::IMREAD_COLOR);
    cv::resize(src, src, cv::Size(src.cols/2, src.rows/2));
    if(src.empty()){
        std::cout << "Can't Open Image" << std::endl;
        return -1;
    }

    cv::Mat gray, binary;
    cv::cvtColor(src, gray, cv::COLOR_BGR2GRAY);
    cv::threshold(gray, binary, 0, 255, cv::THRESH_BINARY | cv::THRESH_OTSU);

    cv::Mat erosion, dilation;
    cv::erode(binary, erosion, cv::Mat());
    cv::dilate(binary, dilation, cv::Mat());

    cv::imshow("erosion", erosion);
    cv::imshow("dilation", dilation);
    cv::waitKey(0);

    return 0;

}

열기와 닫기

#include "opencv2/imgproc.hpp"
#include "opencv2/imgcodecs.hpp"
#include "opencv2/highgui.hpp"
#include <iostream>

int main(){
    cv::Mat src;

    src = cv::imread("road2.jpg", cv::IMREAD_COLOR);
    cv::resize(src, src, cv::Size(src.cols/2, src.rows/2));
    if(src.empty()){
        std::cout << "Can't Open Image" << std::endl;
        return -1;
    }

    cv::Mat gray, binary;
    cv::cvtColor(src, gray, cv::COLOR_BGR2GRAY);
    cv::threshold(gray, binary, 0, 255, cv::THRESH_BINARY | cv::THRESH_OTSU);

    cv::Mat opening, closing;
    cv::morphologyEx(binary, opening, cv::MORPH_OPEN, cv::Mat());
    cv::morphologyEx(binary, closing, cv::MORPH_CLOSE, cv::Mat());

    cv::imshow("binary", binary);
    cv::imshow("opening", opening);
    cv::imshow("closing", closing);
    cv::waitKey(0);

    return 0;

}
